ข้อมูลจำเพาะของผลิตภัณฑ์

ภาพรวม

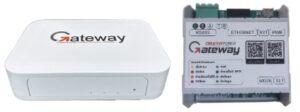

     ผลิตภัตณ์ ”Gateway” เกินขึ้นจากความต้องการผลิตภัตณ์ที่ใช้งานร่วมกับ Cloud Digital Meters (CDM) ซึ่งจะทำหน้าที่เป็นศูนย์กลางในการสื่อสารกับมิเตอร์ไฟฟ้าบนพื่นฐาน DL/T645-2007 ผลิตภัตณ์ ”Gateway” มีบทบาทสำคัญในการรวบรวมข้อมูลการใช้พลังงาน ซึ่งจำเป็นสำหรับการจัดการค่าพลังงานอย่างมีประสิทธิภาพในโครงการแบ่งเช่า และมีการเก็บค่าไฟฟ้า เช่น อพาร์ตเมนต์คอมเพล็กซ์ อสังหาริมทรัพย์ให้เช่า ตลาด และพื้นที่ใช้ร่วมกันที่คล้ายกัน

Key Feature

*ขึ้นอยู่กับจำนวนมิเตอร์ที่ติดตั้ง 0.38 วินาที/มิเตอร์ ที่ 2400bps

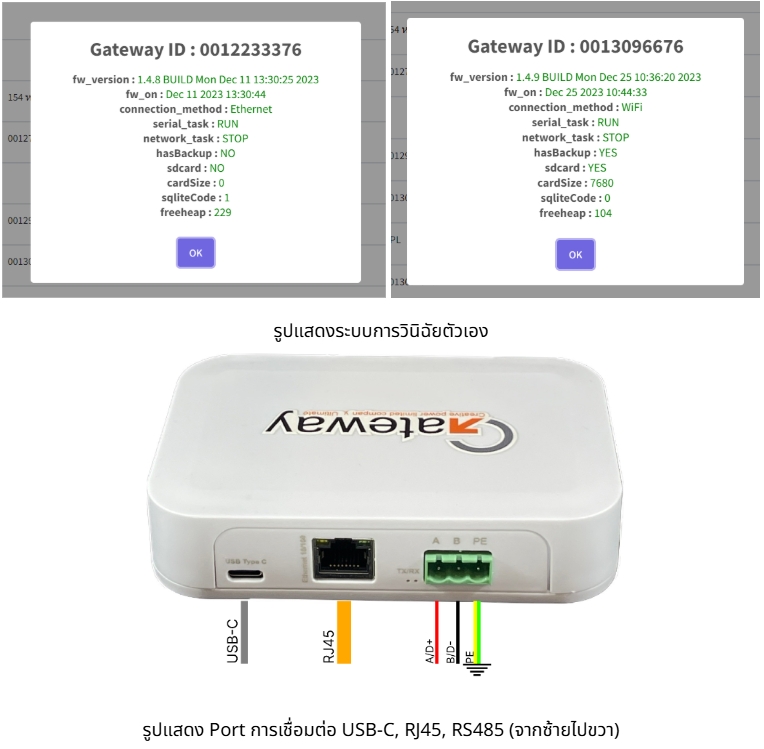

การวินิฉัยตัวเอง
     เนื่องจากอุปกรณ์ออกแบบให้สามารถใช้งานแบบ Offine ได้จึงจำเป็นต้องมีการตัวสอบตัวอุปกรณ์เองว่าพร้อมใช้งานขณะออฟไลน์หรือไม่ โดยจะมีการตัวสอบ ความร้อนของ CPU, เวลาของอุปกรณ์, สภาพของ SD Card และ พื้นที่คงเหลือใน SD Card โดยจะแจ้งเตือนผ่าน Web App เพื่อให้มั่นใจว่าระบบของเราพร้อมทำงานเมื่อเกิดเหตุการณ์ดังกล่าว

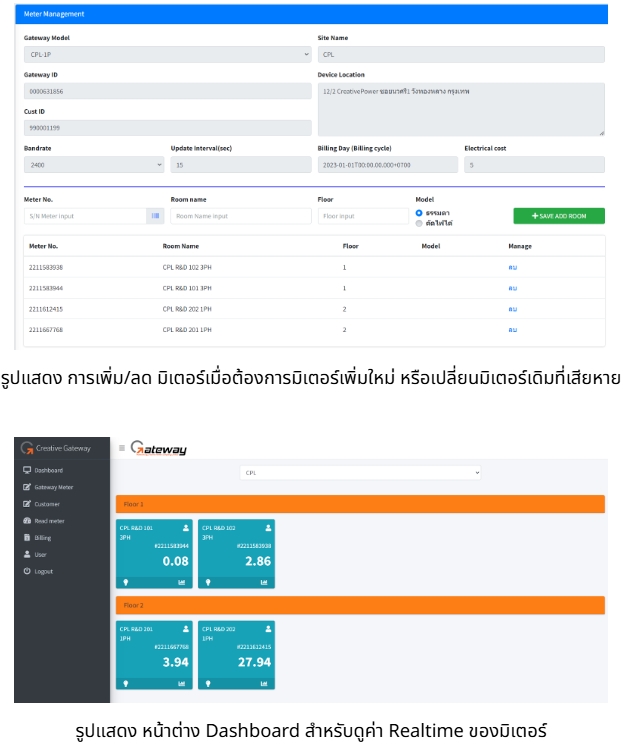

Web Applications
     แพตฟอร์มเว็บแอปสำหรับใช้งานผลิตภัตณ์ “เกตเวย์” ของเราได้รับการปรับแต่งมาสำหรับ Cloud Digital Meters (CDM) ซึ่งนำเสนอยุคใหม่ของการจัดการพลังงานในพื้นที่ที่ใช้ร่วมกัน รวมถึงอพาร์ตเมนต์ บ้านเช่า และตลาด การทำงานผ่านการเชื่อมต่ออินเทอร์เน็ต คุณลักษณะนี้ดึงการกำหนดค่าจากเซิร์ฟเวอร์ได้อย่างราบรื่น รับประกันการทำงานอย่างต่อเนื่อง สามารถควบคุมมิเตอร์หลายตัวที่เชื่อมต่อกับเกตเวย์ได้อย่างมีประสิทธิภาพ มีอินเทอร์เฟซที่ใช้งานง่ายสำหรับการตรวจสอบและควบคุมที่ง่ายดาย

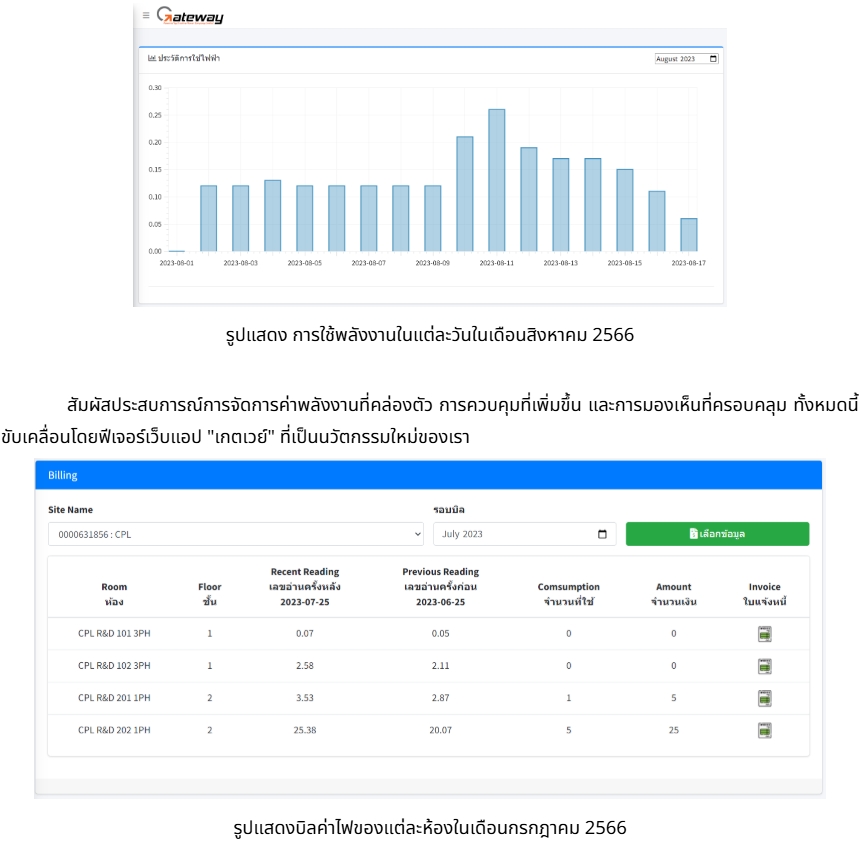

     ผู้ใช้จะได้รับความสามารถในการส่งคำสั่งผ่านอินเทอร์เน็ต (ดาวน์ลิงก์) ผ่านอินเทอร์เฟซเว็บแอปที่ใช้งานง่ายความสามารถนี้ช่วยให้เจ้าของทรัพย์สินสามารถจัดการแหล่งพลังงานสำหรับผู้เช่าได้จากระยะไกล ทำให้สามารถดำเนินการต่างๆ เช่น การตัดการเชื่อมต่อบริการในกรณีที่ไม่มีการชำระค่าเช่า นอกจากนี้ แพลตฟอร์มนี้ยังนำเสนอข้อมูลเชิงลึกแบบเรียลไทม์เกี่ยวกับการใช้พลังงานในปัจจุบัน ทำให้ทั้งเจ้าของทรัพย์สินและผู้เช่ามีมุมมองที่โปร่งใสเกี่ยวกับการใช้พลังงานของพวกเขา ความโปร่งใสนี้ส่งเสริมแนวทางปฏิบัติด้านพลังงานอย่างรับผิดชอบและให้อำนาจแก่การตัดสินใจเกี่ยวกับการใช้พลังงานกำผู้ใช้งานได้อย่างมีประสิทธิภาพ

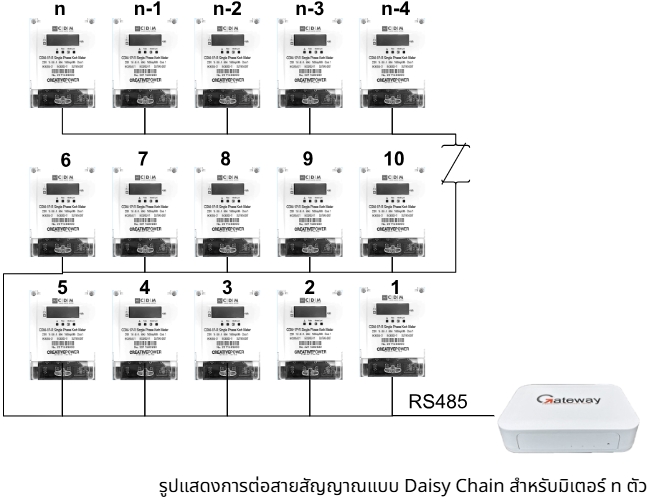

การติดตั้ง และการนำไปใช้งาน

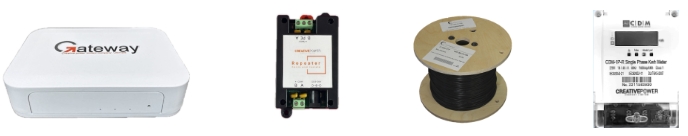

• Gateway
• Repeater
• สายสัญญาณ RS485
• Cloud Digital Meter

การติดตั้ง Repeater

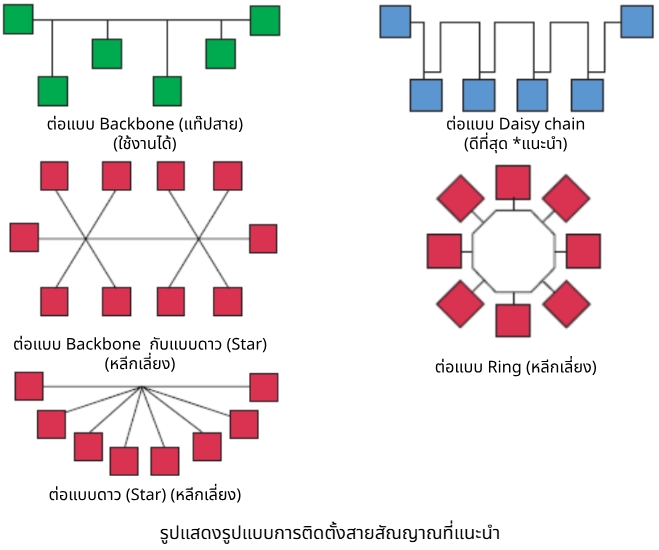

     ตามคุณสมบัญติของ RS-485 เมื่อใช้งานกับสาย 18AWG Twist Pair + Shied สามารถส่ง End to End ได้ไกลสุด 1.2Km เนื่องจากข้อจำกัดเรื่องราคาและความคุ้มค่าที่สุด Creative Power จึงเลือกใช้งาน สาย 0.75 sq.mm. Twist Pair + Shied ที่ใกล้เคียงกันการติดตั้ง Repeater จะคำนึงอยู่ 3 ปัจจัยหลักๆ แบ่งได้ตามสายสัญญาณ 2 ประเภท ดังนี้
     1. สาย 0.75 sq.mm. Twist Pair + Shied
          1.1 ระยะทาง
              ระยะทางนับจาก อุปกรณ์ Gateway ถึงอุปกรณ์ ตัวสุดท้ายจะต้องไม่เกิน 600 เมตร
          1.2 จำนวนอุปกรณ์ในระบบ
              จำนวนอุปกรณ์ในระบบ จะต้องไม่เกิน 30 ตัว
          1.3 จุดติดตั้ง
              ต้องห่างจากสายไฟฟ้าอย่างน้อย 1 โวลท์ต่อ 0.1 มม. (L-N)
     2. สาย 0.5 sq.mm. Twist Pair + Sliver Alloy
          2.1 ระยะทาง
              ระยะทางนับจาก อุปกรณ์ Gateway ถึงอุปกรณ์ ตัวสุดท้ายจะต้องไม่เกิน 20 เมตร และทั้งระบบรวมกันต้องไม่เกิน 120 เมตร
          2.2 จำนวนอุปกรณ์ในระบบ
              จำนวนอุปกรณ์ในระบบ จะต้องไม่เกิน 30 ตัว
          2.3 จุดติดตั้ง
              ต้องห่างจากสายไฟฟ้าอย่างน้อย 1 โวลท์ต่อ 0.25 มม. (L-N)

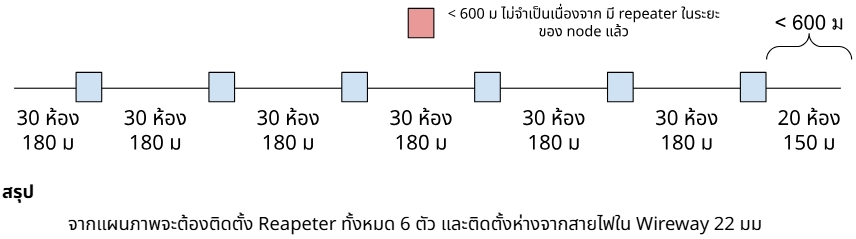

ตัวอย่าง
ต้องการติดตั้งมิเตอร์ 200 ตัว ระยะห่างแต่ละตัว 5 เมตร ทุกๆ 10 ห้องมีระยะข้าม 10 เมตร ระบบไฟของโครการ 220V เดินบน Wireway
วิธีคำนวณ
    เป็นการเดินสายแบบ Outdoor ด้วย สาย 0.75 sq.mm. Twist Pair + Shied
     1. คิดสายทั้งหมดในระบบ
          200 x 5 + ((200/10)*10) / 600 = 2
     2. คิดจำนวนมิเตอร์
          200 / 30 = 6.7
     3. ระบบ ไฟ 3 เฟส 220V
          220 x 0.1 = 22 มม
